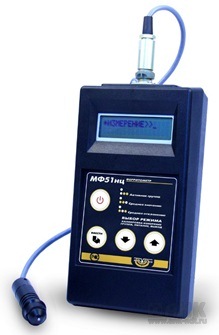

Описание ферритометра МФ-51НЦ
Локальный ферритометр МФ-51НЦ предназначен для измерения содержания ферритной фазы (СФФ) в металле сварных швов, в наплавленных антикоррозионных покрытиях, заготовках, в деталях и готовых изделиях из коррозионно-стойких нержавеющих хромоникелевых сталей аустенитного и аустенито-ферритного класса.
Назначение контроля СФФ
Контроль СФФ важно осуществлять при выполнении различных технологических операций, но более всего он актуален при сварке и наплавке нержавеющих сталей, особенно в атомной энергетике и в химическом машиностроении.
Хорошо известно, что присутствие ферритной фазы изменяет технологические и эксплуатационные свойства стали и изделий из нее. В отсутствии ферритной фазы или при малых ее содержаниях наблюдается склонность металла сварного шва к образованию горячих трещин.
При более высоких СФФ в процессе длительной выдержки наблюдается тенденция к снижению пластичности и ударной вязкости после выдержки при повышенных температурах (600-800°С). В большинстве случаев СФФ должно быть в пределах 2-8%.
Особенности ферритометра МФ-51НЦ
- Может применяться в лабораторных и цеховых условиях предприятий атомного и химического машиностроения, судостроения и других отраслях народного хозяйства для определения качества сварки сталей
- Одобрен к применению в атомной энергетике головной материаловедческой организацией (согласно РМД 2730.300.08-2003 п. 1.5.1)
- Внесен в госреестр средств измерений
- Является полноценной заменой устаревшего локального ферритометра ФВД-2
- Тип преобразователя - магнитоиндукционный
- Энергонезависимая память
- Отображение на индикаторе минимума и максимума в серии измерений
- Работа с выносным преобразователем, обеспечивающим высокую локальность измерений
- Методическое и метрологическое обслуживание в процессе эксплуатации прибора
- Расширенный диапазон измерений до 75% СФФ по методике ЦНИИТМАШ
- Возможна калибровка в ферритных числах по ГОСТ Р 53686-2009 и международному стандарту ИСО 8249-2000
- Укомплектование разработанными ЦНИИТМАШ стандартными образцами предприятия (СОП) СФФ для повседневного контроля качества измерений в диапазоне СФФ от 0 до 75 %
Области применения ферритометра МФ51НЦ
- Атомная и тепловая энергетика
- Нефтегазовая промышленность
- Химическая, пищевая промышленность
- Трубопрокатные, машиностроительные и транспортные предприятия
- Металлургическая промышленность
Базовая комплектация ферритометра МФ 51 НЦ
- МФ-51НЦ - электронный блок локального ферритометра с элементами питания (тип АА 4 шт.)
- Преобразователь магнитоиндукционный МФ2-01 со встроенным кабелем
- Сумка для транспортировки МТ-1
- Экспресс образец СФФ
- Свидетельство о поверке
- Паспорт
Технические характеристики ферритометра МФ-51НЦ
Тип ферритометра
|
локальный
|
Диапазон измерения СФФ, %
|
0,5...60
|
Основная относительная погрешность,%, не более
|
5
|
Питание
|
4 бат. АА
|
Масса, кг, не более
|
0,3
|
Габариты, мм
|
45х100х180
|
Габариты преобразователя, мм
|
16 х 60
|
Диапазон рабочих температур, град. С
|
-10...40
|
Глубина промагничивания (локальность)
преобразователя МФ0.7-01 / МФ2-01, мм, не более |
3 / 5.5
|
Тип преобразователей
|
магнитоиндукионные
|
