Нивелирные рейки: надежный эталон для точных высотных измерений

Точное определение высотных отметок и контроль вертикальных перемещений являются одними из самых распространенных задач в геодезии, строительстве и инженерных изысканиях. Нивелирные рейки — это специализированные измерительные линейки (шкалы) со сантиметровыми и миллиметровыми делениями, предназначенные для использования совместно с нивелирами (оптическими, лазерными, цифровыми) или в качестве самостоятельного инструмента для контроля высот. Они служат эталоном вертикального размера, позволяя оператору с высокой точностью определять разность высот между точками, контролировать уровень полов, потолков и строительных конструкций, а также выполнять геодезические разбивочные работы. Качественная нивелирная рейка — это основа для получения достоверных данных при любых высотных измерениях.

Принцип работы

Принцип действия нивелирной рейки основан на визуальном или автоматическом считывании высоты по нанесенной на нее шкале.

Основные этапы работы:

1. Установка рейки: Рейка устанавливается строго вертикально в точке, высоту которой необходимо определить. Для контроля вертикальности используется встроенный пузырьковый уровень. Для надежной установки на твердом грунте может использоваться башмак, на мягком — стальной наконечник (пятка).

2. Наведение нивелира: Оператор наводит зрительную трубу нивелира на рейку.

3. Снятие отсчета: По горизонтальной нити сетки в окуляре считывается значение высоты по шкале рейки. В оптических нивелирах это делает оператор визуально. В цифровых нивелирах штрих-код на рейке считывается автоматически с высокой точностью.

4. Вычисление превышения: Отсчеты по рейке в двух точках позволяют вычислить разность их высот (превышение).

Ключевые характеристики:

• Длина: Обычно 3, 4 или 5 метров в разложенном состоянии. 3-метровые рейки наиболее распространены для стандартных работ.

• Тип шкалы: «Е»-образная (сантиметровые деления, видные как буква «Е») для оптических нивелиров или штрих-код для цифровых нивелиров.

• Материал: Алюминиевые сплавы (легкие и прочные), дерево (для высокоточных инварных реек), инвар (сплав с низким коэффициентом температурного расширения для прецизионных измерений).

Виды и разновидности

В каталоге представлены нивелирные рейки, которые можно разделить по конструкции, материалу и способу считывания.

1. По конструкции:

• Телескопические (раздвижные): Состоят из 2-5 секций, выдвигающихся одна из другой. Компактны в сложенном виде для транспортировки и хранения. Фиксация секций производится с помощью зажимов (кнопок, винтов).

• Цельные (жесткие): Неразборная конструкция. Обеспечивают максимальную жесткость и точность, но неудобны для транспортировки. Используются для высокоточных работ.

• Складные: Состоят из секций, складывающихся «гармошкой» или на петлях.

2. По материалу и точности:

• Алюминиевые: Наиболее распространенные. Легкие, прочные, подходят для большинства геодезических и строительных задач.

• Инварные: Изготавливаются из специального сплава (инвар), имеющего ничтожный коэффициент температурного расширения. Используются для высокоточного (прецизионного) нивелирования.

• Деревянные: Традиционный материал, обеспечивающий хорошую жесткость, но менее устойчивый к перепадам влажности.

3. По типу шкалы:

• С классической «Е»-образной шкалой: Для оптических нивелиров. Деления нанесены краской на лицевой стороне.

• Со штрих-кодом: Для цифровых нивелиров, которые автоматически считывают и обрабатывают изображение рейки.

• С миллиметровой шкалой: Для высокоточных работ.

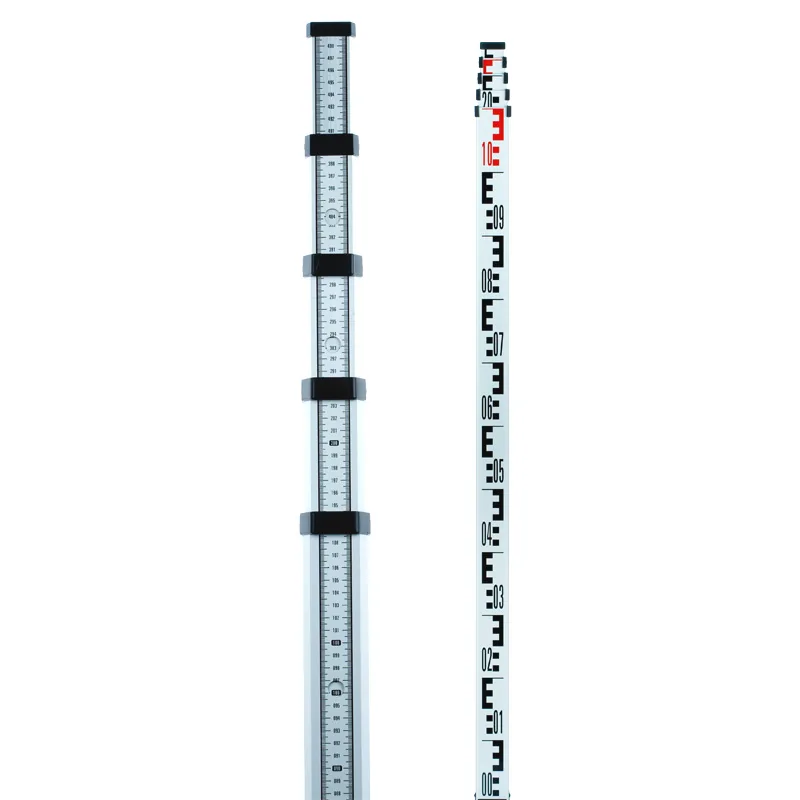

• Двухсторонние: Имеют разные шкалы на разных сторонах (например, «Е»-образную и миллиметровую).

• Для лазерных нивелиров: Специальные рейки с подвижным ползунком-приемником для работы с лазерной плоскостью.

4. По длине:

• 3 метра: Наиболее распространенный стандарт для строительства и геодезии.

• 4-5 метров: Для работы на сложном рельефе и при высоких отметках.

Почему стоит купить нивелирную рейку?

Приобретение качественной нивелирной рейки — это гарантия точности и надежности высотных измерений.

Ключевые преимущества использования:

• Точность: Обеспечивает точность считывания до 1 мм и выше.

• Надежность: Прочная конструкция из износостойких материалов выдерживает полевые условия.

• Удобство: Телескопические рейки компактны при переноске, легки и просты в использовании.

• Универсальность: Широкий выбор типов и длин для любых задач — от строительства до прецизионной геодезии.

• Информативность: Четкая шкала и контрастная разметка облегчают считывание показаний.

Где применяется?

Нивелирные рейки являются обязательным элементом при выполнении большинства геодезических и строительных работ:

• Геодезия: Нивелирование, создание высотных сетей.

• Строительство: Вынос высотных отметок, контроль уровней конструкций, устройство полов.

• Ремонтные работы: Выравнивание поверхностей.

• Монтаж оборудования: Выверка по высоте.

Как выбрать подходящую рейку и узнать цену?

В нашем каталоге представлены нивелирные рейки различных производителей. Чтобы подобрать рейку, идеально соответствующую вашему нивелиру и задачам, и узнать актуальную цену, свяжитесь с нашими специалистами. Мы поможем вам определиться с необходимой длиной, типом шкалы («Е»-образная, штрих-код, для лазерных нивелиров), материалом и конструкцией (телескопическая, цельная).

Купить качественную нивелирную рейку — значит получить надежный и точный инструмент для эффективных высотных измерений. Получите консультацию и оформите заявку на нашем сайте или по телефону прямо сейчас!
