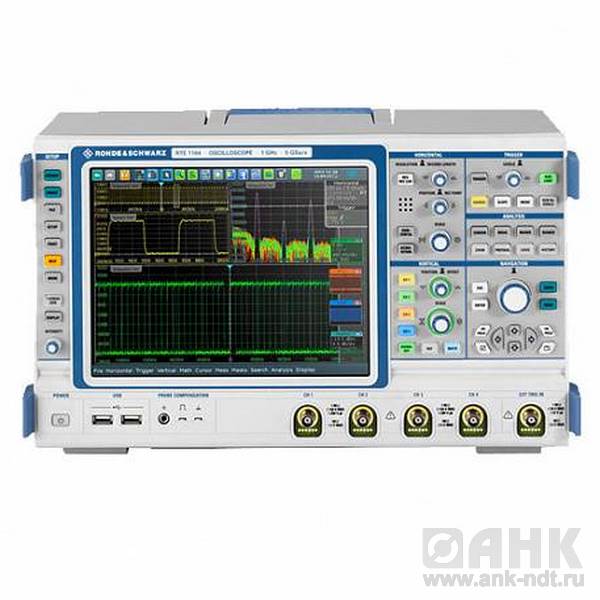

Описание цифрового осциллографа Rohde & Schwarz RTO
- Быстрое обнаружение аномалий сигнала
- Аппаратное ускорение анализа
- Высокоточная цифровая система синхронизации
- Новый уровень удобства работы
- Убедительная точность
Характерные особенности
- Быстрое обнаружение аномалий сигнала
- Один миллион сигналов в секунду: поиск неисправностей не требует догадок
- Высокие скорости сбора данных без ограничения функциональных возможностей
- Быстрый анализ ошибок с функцией просмотра истории
Аппаратное ускорение анализа
- Высокая скорость измерений, даже для сложных функций анализа
- Спектральный анализ на основе БПФ: эффективно и удобно
- Испытания на соответствие маске: быстрая настройка, надежные результаты
- Усложненный анализ с использованием одновременно до трех сигналов в каждом канале
Высокоточная цифровая система синхронизации
- Точные измерения благодаря малому джиттеру при синхронизации
- Высокая чувствительность запуска во всей полосе пропускания
- Регулируемый цифровой фильтр сигнала синхронизации
Новый уровень удобства работы
- Четкая структура меню позволяет быстро начать работу
- Цветная маркировка органов управления, понятная для пользователя
- Пиктограммы сигналов с функцией перетаскивания
- Благодаря полупрозрачным диалоговым окнам измеряемые сигналы всегда полностью видимы
Убедительная точность
- Точные измерения благодаря очень низкому уровню собственного шума
- Широкий динамический диапазон благодаря одноядерному аналогово-цифровому преобразователю
- Полная ширина полосы пропускания, даже для значений чувствительности ≤ 10 мВ/дел
- Малые погрешности коэффициента усиления и смещения, независимо от температуры
- Надежная межканальная развязка предотвращает перекрестные помехи
Технические характеристикик цифрового осциллографа Rohde & Schwarz RTO
| Система вертикального отклонения | ||
| Количество каналов | RTO1002, RTO1012 и RTO1022 | 2 |
| | RTO1004, RTO1014, RTO1024 и RTO1044 | 4 |
| Полоса пропускания (на уровне -3 дБ) при 50 Ом | RTO1002 и RTO1004 | 600 МГц |
| | | |
| | RTO1012 и RTO1014 | 1 ГГц |
| | RTO1022 и RTO1024 | 2 ГГц |
| | RTO1044 | 4 ГГц |
| Время нарастания переходной характеристики (расчетное) | RTO1002 и RTO1004 | 583 пс |
| | RTO1012 и RTO1014 | 350 пс |
| | RTO1022 и RTO1024 | 175 пс |
| | RTO1044 | 100 пс |
| Входное сопротивление | | 50 Ом ±1.5 % |
| 1 MОм ±1 %, 15 пФ (расчетное) | ||
| Чувствительность | При максимальной полосе пропускания во всех диапазонах | 50 Ом: от 1 мВ/дел до 1 В/дел |
| 1 МОм: от1 мВ/дел до 10 В/дел | ||
| Разрешение АЦП (ENOB) | При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания | > 7 бит (расчетное) |
| Система сбора информации | ||
| Максимальная частота дискретизации (в режиме реального времени) | | 10 ГГц на канал |
| Объем памяти | В стандартной конфигурации, на канал при одном активном канале | RTO: 2-канальная модель: 20 /40мега отсчетов |
| RTO: 4-канальная модель: 20 /80мега отсчетов | ||
| | Максимальная с опцией RTO-B102, на канал при одном активном канале | RTO: 2-канальная модель: 100 /200мега отсчетов |
| RTO: 4-канальная модель: 100 /400мега отсчетов | ||
| Максимальная скорость сбора данных | Непрерывная регистрация и вывод | 1 000 000 сигналов/с |
| 1×109 отсчетов/с, 1×103отсчетов/c | ||
| | Режим сегментированной развертки | Время простоя < 200 нс |
| Режимы прореживания | Любое сочетание режима прореживания и арифметических операций с формой сигнала, до 3 сигналов на канал | Выборка, пиковый детектор, режим высокого разрешения |
| Среднеквадратичное значение | ||
| Арифметические операции | | Выключены, огибающая, усреднение |
| Режимы интерполяции | | Линейная, Sin(x)/x, ступенчатая |
| Система горизонтального отклонения | ||
| Диапазон временной развертки | | От 25 пс/дел до 50 с/дел |
| Погрешность временной развертки | | 5·10-6 |
| | (опция RTO‑B4) | 2·10-8 |
| | | |
| Задержка между каналами | | ±100 нс (в режиме реального времени, переключение между каналами - например, задержка состояние-детектирование) |
| Система синхронизации | ||
| Режимы синхронизации | | по фронту, по импульсу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, I2C, SPI, UART/RS-232, ТВ/видео |
| Опционально: CAN, LIN, FlexRay, I2S/LJ/RJ/TDM, MIL-1553, ARINC 429 | ||
| Чувствительность | Задание гистерезиса системы запуска | Устанавливается автоматически или вручную |
| от 0,1 дел до 5 дел | ||
| Мин. обнаруживаемый импульс | RTO1044 | 100 пс 50 пс |
| Связь по входу сигнала запуска | | Как в выбранном канале; опционально: подавление ВЧ с регулируемой частотой среза от 100 кГц до 50% отполосы пропускания |
| Математические операции | ||
| Алгебраические категории | | математические, логические операции, сравнение, частотная область, цифровые фильтры |
| Операции, оптимизированные на аппаратном уровне | +, -, *, 1/x, |x|, производная, log10, ln,log2, масштабирование, | |
| Математические | Конечная импульсная характеристика, амплитуда БПФ | |
| Функции анализа и измерений | ||
| Функции анализа с аппаратным ускорением | | спектр, гистограмма, испытания на соответствие маске, курсор |
| Функции измерения с аппаратным ускореним | | амплитудные измерения, временные измерения |
| Общие характеристики | ||
| Размеры | ширина × высота × глубина | 427мм × 249мм × 204мм |
| | | |
| Масса | RTO1024 | 9,6 кг |
| Дисплей | | 10,4" LC TFT цветной сенсорный экран, |
| 1024 × 768 пикселей (XGA) | ||
| Возможности подключения | | 1 Гбит/с LAN, 4 × USB 2.0, GPIB (опционально), DVI для внешнего монитора, внешняя синхронизация |
