Поверка частотомера АКИП-5102 в Пензе
Назначение: для измерения частоты, периода, количества импульсов, пикового напряжения синусоидальных или импульсных сигналов, а в модели АКИП-5102 дополнительно: временного интервала, длительности импульсов, фазового сдвига между сигналами, отношения частот, коэффициента заполнения импульсов, времени нарастания и времени спада.
Поверка частотомера АКИП-5102

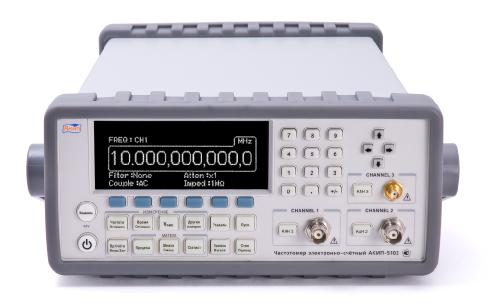

Электронно-счетные частотомеры АКИП-5102, используют технологию цифровой обработки сигнала в реальном времени, которая применяется для одновременного анализа потока входных данных, вычислений и получения новых показаний индикатора. Частотомеры выполнены в металлическом корпусе, имеют съемные демпфирующие накладки, поворотную ручку-подставку. На передней панели частотомеров расположены: 12- разрядный матричный индикатор, кнопка включения питания, органы управления измерениями, настройками и дополнительными режимами, ряд контекстных кнопок, входные разъемы, цифровая клавиатура и курсорные кнопки. Частотомеры имеют встроенный кварцевый генератор с тактовой частотой 10 МГц. Стабильность по частоте кварцевого генератора определяется установленной опцией.
На задней панели частотомеров расположены — разъем для подключения сетевого кабеля, входной разъем внешнего запуска, вход 10 МГц для подключения внешнего источника тактовой частоты 10 МГц, выход 10 МГц с внутреннего опорного генератора, интерфейсы дистанционного управления USB и LAN, гнездо для установки опционального интерфейса.
Поверка осуществляется по документу 54882137/1-14МП «Частотомеры электронно-счетные АКИП-5102, АКИП-5102/1. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» 31 марта 2014 г.
Основные средства поверки:
- стандарт частоты рубидиевый FS725 № Госреестра 31222-06, погрешность частоты за год ±5 10-10;
- стандарт частоты и времени водородный Ч1-76А, № Госреестра 23671-02, погрешность ± 1,5-10″ за год;
- компаратор частотный Ч7-1014, № Госреестра 40727-09, погрешность ± 1,510-12 за год;
- генератор импульсов 81150А, № Госреестра 41402-09, частотный диапазон от 1 мкГц до 240 МГц, погрешность с внешней опорной частотой ± 5 10-10 (± 1,5 10-12) за год;
- генератор сигналов измерительный Е8257D с опцией 540, № Госреестра 36797-08, диапазон частот от 250 кГц — 40 ГГц, погрешность с внешней опорной частотой ± 5 10-10 (± 1,5 10-12) за год;
- вольтметр диодный компенсационный В3-49, № Госреестра 5477-76, пределы измерения 10 мВ — 100 В, диапазон частот 20 Гц — 1000 МГц, относительная погрешность SU< ± (0,2+(0,08/Шзм))%.
- ваттметры поглощаемой мощности М3-51, № Госреестра 7055-79 , пределы измерения 1 мкВт — 10 мВт, диапазон частот 0,02-17,85 ГГц, основная относительная погрешность ± 4%.
Сведения о методах измерений
Методики (методы) измерений приведены в руководстве по эксплуатации частотомеров.
Нормативные и технические документы, устанавливающие требования к частотомерам электронно-счетным АКИП-5102, АКИП-5102/1
- ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- Техническая документация фирмы изготовителя.
