Поверка осциллографа Fluke 190-202 в Пензе

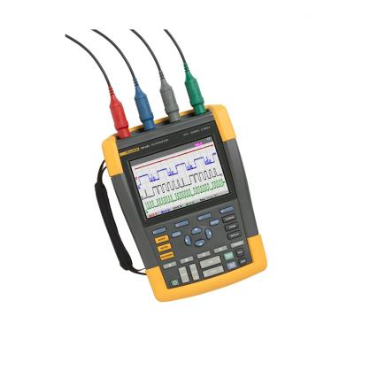

Осциллограф Fluke ScopeMeter® 190 серии II — первый двух- или четырехканальный переносной осциллограф, соответствующий требованиям категории электробезопасности CAT III 1000 В/CAT IV 600 В. Он отличается непревзойденной производительностью, прочностью и портативностью. Можно выбрать из моделей с диапазоном частот 60 МГц, 100 МГц, 200 МГц или 500 МГц, которые характеризуются высокой частотой выборки (до 5 GS/s) и разрешением 200 ps для измерения помех и искажений. Поверка осциллографа Fluke 190-202 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

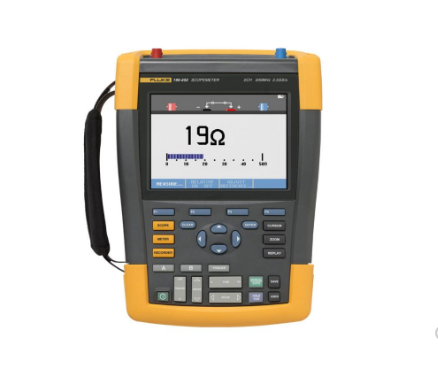

Поверка осциллографа Fluke 190-202
Все модели обладают объемной памятью, обеспечивая регистрацию до 10 000 измерений на канал, что позволяет подробно рассмотреть мельчайшие участки формы сигнала. Все модели также имеют степень защиты IP-51 по устойчивости к пыли, брызгам, влаге и температурным колебаниям. Осциллографы Fluke ScopeMeter представляют собой портативные приборы с питанием от аккумуляторов, отвечающие запросам специалистов, выполняющих работы на объектах.
Поверка осуществляется по документу МП 48993-12 «Осциллографы-мультиметры двухканальные Fluke 190-202, 190-102 и 190-062. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 04 октября 2011 г.
Основные средства поверки:
- Калибратор универсальный Fluke 5520А с опцией SC-300 для калибровки осциллографов (напряжение постоянного тока от 0 до ± 1050 В, погрешность 12 ×10-6; напряжение переменного тока, частота 10 Гц –500 кГц, от 0 до1020 В, погрешность120×10-6; напряжение переменного тока, частота 50 кГц – 300 МГц, от 5 мВ до 5,5 В, погрешность ± (4,0 % +500 мкВ); Входной импеданс 40 Ом -1,5 Мом, погрешность ± 0,1 %; 5 пФ- 50 пФ, погрешность ± 5 %; временные маркеры 5 с -2 мкс, погрешность ± (25+1000 t)×10-6
, где t – время в с; 1 мкс –2 нс, погрешность ± 2,5 ×10-6
