Поверка тестера ультразвукового УК1401М в Пензе
Назначение: для измерения скорости и времени распространения ультразвука в твердых материалах при поверхностном прозвучивании на фиксированной базе. УЗ тестеры также позволяют измерять длительность фронта нарастания принятого ультразвукового импульса, для определения прочности и целостности различных материалов и в частности бетона, поиска приповерхностных дефектов в бетонных сооружениях, оценки степени анизотропии композитных материалов.
Поверка тестера ультразвукового УК1401М
Принцип работы основан на измерении времени, за который ультразвуковой импульс проходит по изделию от излучающего к приёмному УЗ преобразователю. Излучение и приём УЗ импульса периодически повторяются, а измеряемая величина индицируется на жидкокристаллическом графическом дисплее прибора.
Отсчет измеряемого интервала времени проводится по первому сигналу, приходящему к приёмному преобразователю. При наличии на пути волны какого-то нарушения структуры материала, например, пустоты или трещины, близкой к поверхности, волна поступит к приёмнику ослабленной с задержкой по сравнению с бездефектным местом. В этом случае аномально низкая скорость звука или большее, по сравнению с другими измерениями на этом материале, время являются признаками дефекта, невидимого с поверхности.
Электронный блок УЗ тестера обеспечивает формирование электрических импульсов для возбуждения излучающего преобразователя, усиление принятых сигналов, их обработку, формирование и представление результатов измерений, сохранение данных в энергонезависимой памяти, передачу данных на внешний компьютер. Управление прибором осуществляется с помощью 6-ти клавишной пленочной клавиатуры. Индикация результатов измерений и состояния дефектоскопа осуществляется с помощью жидкокристаллического графического дисплея.

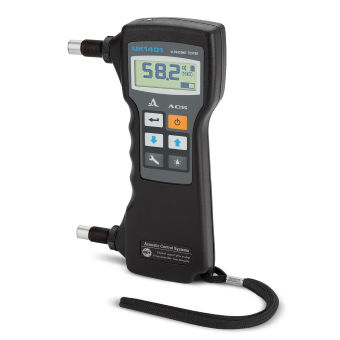

Конструктивно УЗ тестеры состоят из электронного блока с графическим индикатором и клавиатурой, на боковой стороне которого укреплены два преобразователя (излучающий и приемный), расстояние (база УЗ преобразователей) между которыми составляет 150 мм.
Поверка тестеров ультразвуковых УК 1401 М производится в соответствии с документом «Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в апреле 2007 г.
Основные средства поверки: комплект ультразвуковых образцов толщины и скорости распространения ультразвуковых волн СВ002, штангенциркуль электронно-цифровой ШЦЦ150 (диапазон измерений 0— 150 мм, погрешность ± 0,03 мм).
Межповерочный интервал — 1 год.
Нормативные и технические документы
- ГОСТ 23829-85 «Контроль неразрушающий акустический. Термины и определения», Технические условия АПЯС.412231.004 ТУ Тестеры ультразвуковые УК 1401 М.
