Поверка трансформатора тока ТВГ-110-0,2S в Пензе
Назначение: для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока с номинальным напряжением 110 кВ промышленной частоты.
Поверка трансформатора тока ТВГ-110-0,2S

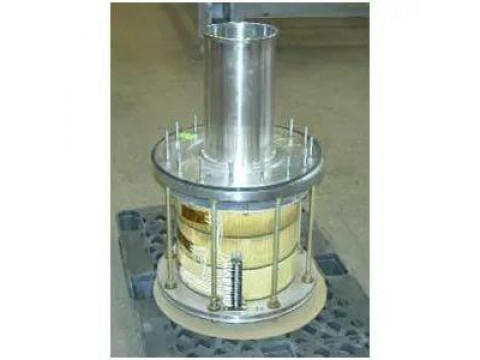

Первичной обмоткой трансформаторов тока ТВГ-110-0,28 (далее — трансформаторы). является токоведущая труба высоковольтного ввода выключателя. Магнитопровод представляет собой тороидальный сердечник, навитый из специального сплава полосы. Вторичная обмотка наложена поверх изоляции магнитопровода и пропитана лаком.
Трансформаторы применяются для работы внутри конструкции элегазового бакового выключателя ВЭБ — 110. Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.
Поверка осуществляется в соответствии с ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
| Тип прибора | Основные метрологические характеристики |
| 1 | 2 |
| Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Г осреестр № 27007-04) | Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05. |
| Прибор сравнения КНТ-03 (Госреестр № 24719-03) | Пределы измерения токовой погрешности 1, %: ± 19,99. Пределы допускаемой абсолютной погрешности измерения токовой погрешности поверяемого трансформатора, %:
± (0,1 + 0,05-A 2 ). Пределы измерения угловой погрешности поверяемого трансформатора, ‘: ± 199,9. Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, ‘: ± (0,1 + 0,03-A 2) ). |
| Примечания:
1) Прибор измеряет относительную разность вторичных токов эталонного и поверяемого трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73; 2) А — значение измеряемой токовой погрешности или угловой погрешности поверяемого трансформатора. |
|
Сведения о методах измерений
Методы измерений с помощью трансформаторов тока ТВГ-110-0,28 указаны в паспорте.
Нормативные документы, устанавливающие требования к трансформаторам тока TBr-110-0,2S
- Испытательный центр Федеральное бюджетное учреждение “Г осударственный региональный центр стандартизации, метрологии и испытаний в г. Москве” (ФБУ “Ростест-Москва”) 117418, г. Москва, Нахимовский проспект, д. 31.
- Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA RU.310639 от 16.04.2015 г. Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии С.С. Голубев М. п. « » 2015 г.
- ГОСТ 7746-2001”Трансформаторы тока. Общие технические условия”.
- ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
