Поверка устройств измерительных D 2401-2 в Пензе
Назначение: для измерений уровня взлива нефти (нефтепродукта), определения уровня границы раздела фаз смеси нефть (нефтепродукт)/вода и измерений температуры жидкости в резервуарах предприятий нефтяной и нефтеперерабатывающей промышленности.
Взамен № 14706-06
Поверка устройств измерительных D 2401-2
Принцип действия устройства основан на прямом измерении уровней взлива и (или) раздела фаз по ленте, соответствующих перемещению зонда, и температуры контролируемой среды с датчиков, расположенных внутри зонда.

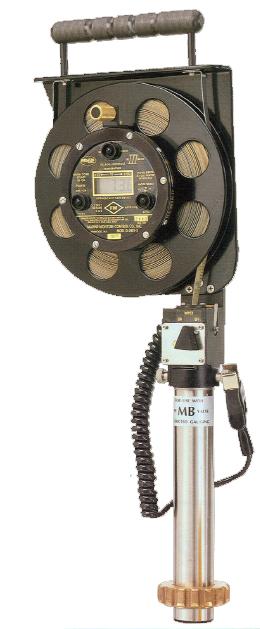

Конструктивно измерительные устройства представляют собой зонд, закрепленный на конце гибкой измерительной ленты. Измерительная лента в нерабочем состоянии сматывается на катушке в стальном корпусе. Катушка ленты снабжена заземляющим кабелем. Внутри ленты размещены два изолированных проводника для подвода питания и передачи сигналов от датчиков (измерителя температуры и уровня), расположенных внутри зонда.
При достижении зондом поверхности жидкости (при определении уровня взлива) или прохождении зондом границы раздела фаз, устройством выдается непрерывный или прерывистый звуковой сигнал. Тип жидкости определяется по электрической проводимости с помощью пьезоэлектрического датчика внутри зонда. Значение высоты уровня взлива (уровня раздела фаз) определяется по измерительной ленте устройства. Температура жидкости определяется по величине термоэдс в температурном датчике зонда. Значение температуры жидкости индицируется на жидкокристаллическом цифровом индикаторе, расположенном на корпусе катушки. Отображение данных о температуре контролируемой среды на жидкокристаллическом цифровом индикаторе реализовано средствами аппаратной электроники.
Исполнения измерительного устройства различаются диапазоном измерений уровня. Конструктивно исполнения устройства могут быть открытого и закрытого типов. В устройствах закрытого типа катушка ленты снабжена защитным кожухом.
Программное обеспечение не предусмотрено.
Поверка осуществляется по документу «Устройства измерительные D 2401-2. Методика поверки. МП 2512-0012-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 26 сентября 2011 г.
Основными средствами поверки являются:
- лента измерительная эталонная 3 разряда по МИ 2060-90;
- термометр класса АА по ГОСТ 8.625-2006;
- цилиндр стеклянный высотой 520 мм и диаметром 120 мм по ГОСТ 18481-87;
- жидкостной термостат с погрешностью поддержания температуры не более 0,1 °С.
Сведения о методах измерений
- Методика измерений приведена в документе «Устройства измерительные D 2401-2. Руководство по эксплуатации», 2011 год.
Нормативные и технические документы, устанавливающие требования к устройствам измерительным D 2401-2
- МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-6 — 50 м и длин волн в диапазоне 0,2 — 50 мкм.
- ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
- Техническая документация фирмы «MMC» (Великобритания).
